UE4 グラデーションテクスチャを使ったゲージ表現

今回は0-1のグラデーションをテクスチャで作成し、その値に沿って遷移するゲージをマテリアルで作成したいと思います。

エフェクトの魔法陣や複雑な形をしたゲージUIなど幅広く使用できるかと思います。





今回できること↓


www.youtube.com


使用したテクスチャはこちら

f:id:WakaiGames:20220222174845p:plain

今回は外周、円内の三角形、円内の点、の順番に描画しようと思いましたので、各値は以下のようになります。

1,外周 0~0.5

2,円内の三角形(上向き)0.5~0.75

3,円内の三角形(下向き)0.75~0.9

4,円内の点 0.9~1.0

マテリアルのオパシティマスクにはTextureのAlphaチャンネルをそのまま使用するので背景は透過しています。

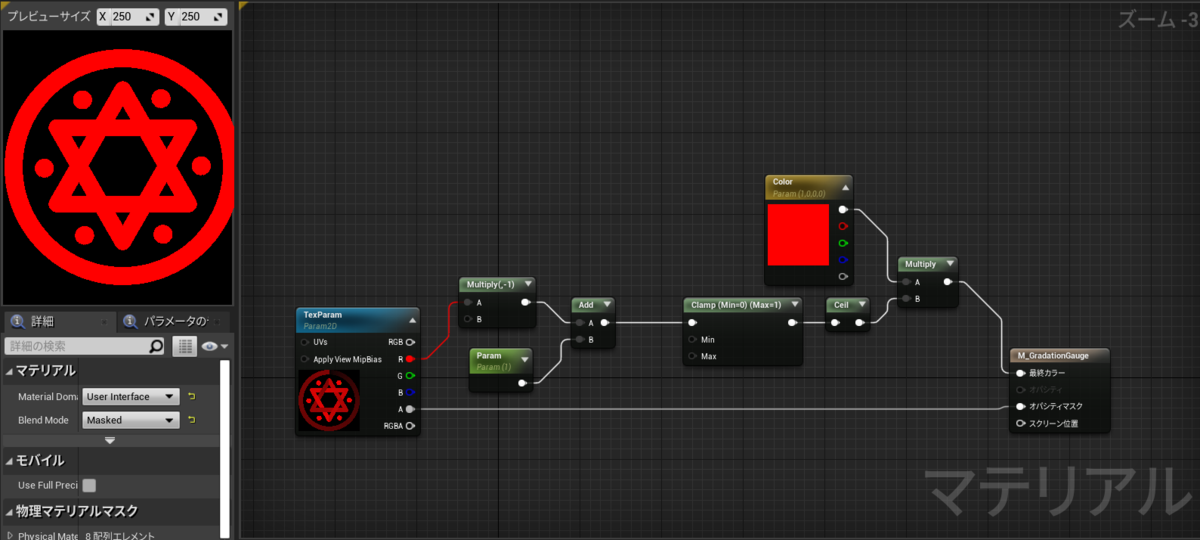

マテリアルの全貌です。

f:id:WakaiGames:20220222174700p:plain



詳細と考え方

グラフにするとイメージしやすいと思いましたのでグラフベースで紹介します。

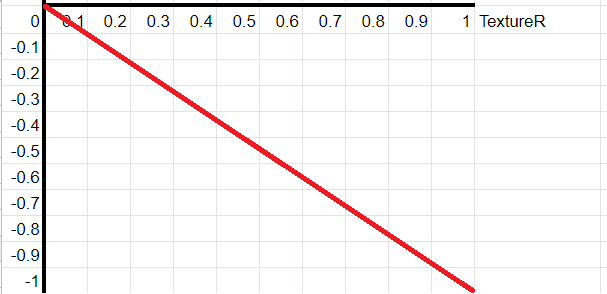

①Rの値を逆数にする。

Textureのままだと左のようになっているので、ー1をかけて右のようにします。

f:id:WakaiGames:20220222181613p:plain
f:id:WakaiGames:20220222181615p:plain

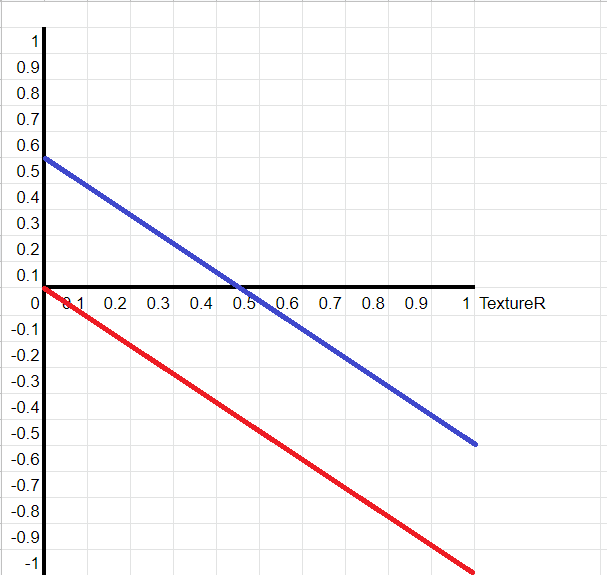

②逆数にした値に描画したい分のParameterを足す

足すと描画したい分だけ0以上になることがわかります。

f:id:WakaiGames:20220222181615p:plain
f:id:WakaiGames:20220222181921p:plain

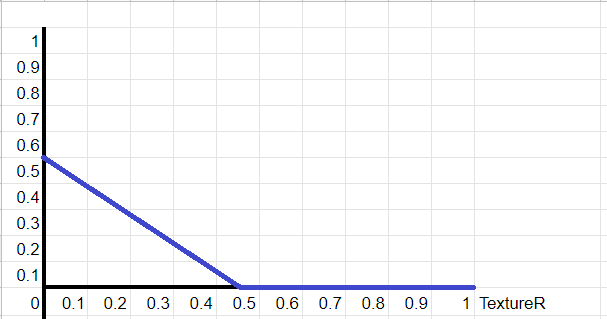

Clampをかける

マテリアル内で都合の悪いマイナスを0に戻します。

f:id:WakaiGames:20220222182146p:plain

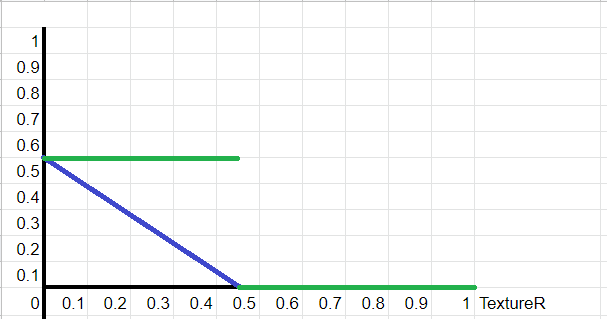

④Ceilをかける

0より上の数を1に繰り上げします。

f:id:WakaiGames:20220222182146p:plain
f:id:WakaiGames:20220222182320p:plain

⑤Colorをかける

でた値にColorをかけて色づけすれば完成です。



この要領でやればTextureのグラデーションや形次第で様々な表現ができそうですね。

以上です。



追記:あるノードを忘却していた筆者

f:id:WakaiGames:20220224181311p:plain

その名もValueStep

上記の方法でも同じ表現が可能です。

このノードよく使うのに、、、

前回の記事でもまとめたのに、、、、

不覚。
